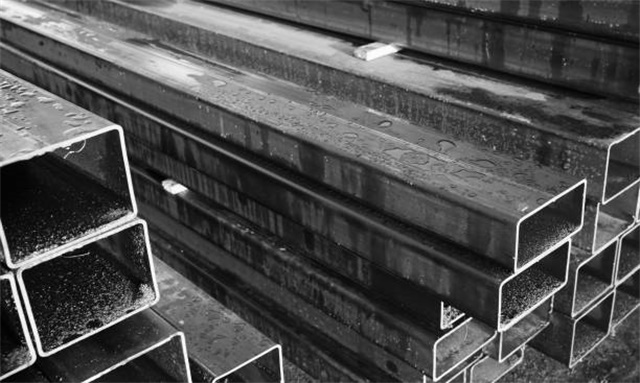

16MN方管施工
16MN方管(对应新国标Q345B)是低合金高强度钢材，施工需结合其“高强度、可焊性、低温韧性”特性，覆盖从前期准备到后期验收的全流程，核心关注焊接质量、安装精度、防腐防护三大要点。以下是详细施工指南：
一、施工前准备
1. 材料检验：确保基材合规
16MN方管施工前需先验证材料质量，避免因材质不达标导致结构安全隐患：
- 材质证明核查：要求供应商提供《质量证明书》，确认化学成分(C≤0.24%、Mn≤1.60%)、力学性能(屈服强度≥345MPa、抗拉强度470-620MPa)符合GB/T 1591-2018标准，严禁用Q235方管替代。
- 外观检查：
- 表面无裂纹、凹陷、锈蚀(锈蚀等级需≤GB/T 8923.1的Sa2级);
- 方管截面尺寸偏差(边长、壁厚)符合GB/T 6728-2017，用卡尺测量：边长≤100mm时偏差±0.8mm，壁厚偏差±10%。
- 抽样检测：对批量方管，按每50根抽样1根做力学性能复检(拉伸、冲击试验)，低温环境(≤-5℃)需额外检测-20℃冲击功(≥34J)。
2. 工具与设备准备
根据施工环节配置专用设备，重点满足焊接、切割、安装精度要求：
| 施工环节 | 核心设备 / 工具 | 技术要求 |
|---|---|---|
| 切割加工 | 等离子切割机、数控锯床、氧乙炔割炬 | 等离子切割精度 ±0.5mm，热切割后需清除坡口氧化皮 |
| 焊接作业 | 手工电弧焊机（ZX7-400）、二氧化碳气体保护焊机（NB-500）、焊材烘干箱 | 焊机电流稳定性 ±5A，焊材烘干温度：E5015 焊条 350℃×1h |
| 安装固定 | 全站仪（精度 ±2mm）、水平仪（0.02mm/m）、液压千斤顶（承载力≥2 倍荷载） | 测量仪器需经计量检定，千斤顶需做荷载试验 |
| 防腐处理 | 喷砂设备（Sa2.5 级）、高压无气喷涂机、锌含量检测仪 | 喷砂除锈后表面粗糙度 Ra50-80μm，涂层厚度仪精度 ±5μm |
二、核心施工流程(以“建筑结构用方管”为例)
1. 切割加工：控制精度，避免变形
16MN方管强度高，切割时需减少热输入，防止截面变形或性能下降：
- 冷切割优先：小口径(边长≤100mm)用数控锯床切割，切口垂直度≤0.5°;大口径(边长>200mm)用等离子切割，切割速度控制在80-120mm/min，避免局部过热。
- 热切割处理：若用氧乙炔切割，需预留2-3mm加工余量，切割后用角磨机清除坡口表面的淬硬层(深度≥0.5mm)，防止焊接时产生裂纹。
- 坡口加工：焊接节点需按图纸开坡口，如对接焊开V型坡口(角度60°±5°，钝边1-2mm)，角接焊开单边V型坡口(角度45°±5°)，坡口表面需光滑无毛刺。
2. 焊接连接：确保强度，防止裂纹
16MN方管含Mn元素，焊接时易产生冷裂纹，需严格控制焊接工艺：
- 焊前预热：
- 当环境温度≤0℃或壁厚≥16mm时，需对焊接区域预热至100-150℃(用红外测温仪监测)，预热范围为焊缝两侧各≥5倍壁厚(最小50mm)。
- 焊材选择：
- 手工电弧焊用E5015(J507)低氢型焊条(需烘干后放入80-100℃保温筒)，二氧化碳气体保护焊用ER50-6焊丝(保护气体纯度≥99.5%)。
- 焊接参数(以“100×100×6mm方管对接焊”为例)：
| 焊接方法 | 焊条 / 焊丝直径 | 焊接电流 | 焊接电压 | 焊接速度 |
|---|---|---|---|---|
| 手工电弧焊 | φ3.2mm E5015 | 90-110A | 22-24V | 80-100mm/min |
| CO₂气保焊 | φ1.2mm ER50-6 | 180-200A | 24-26V | 150-180mm/min |
- 焊后处理：
- 焊接完成后需保温缓冷(用石棉布覆盖，冷却至室温)，对壁厚≥20mm的方管，需做消氢处理(250℃×1h);
- 焊缝需做无损检测：对接焊缝100%UT(超声检测，符合GB/T 11345-2013Ⅰ级)，角焊缝20%MT(磁粉检测，符合GB/T 26951-2011Ⅰ级)，发现裂纹需碳弧气刨清除后重焊。
